Кабели в аудио-инсталляции: что важно

Кабели — самая недооценённая часть аудио-инсталляции. Большинство людей тратят 90% бюджета на акустику и усилитель, и экономят на кабелях. А потом удивляются, почему система звучит «не так». В этой статье разберёмся, что важно, что маркетинг, и на чём действительно нельзя экономить.

Сразу скажем: мы не относимся к категории людей, которые меняют кабели каждые полгода и слышат разницу от направления жил. Наш подход инженерный — что измеряется, то важно. Что не измеряется, но нравится — вопрос вкуса, не более.

Акустические кабели

Акустический кабель передаёт мощный сигнал от усилителя к акустике. Это самая «толстая» часть кабельной инфраструктуры — по нему текут токи до десятков ампер. От качества кабеля напрямую зависит, насколько хорошо усилитель «управляет» акустикой.

Что важно

• Сечение. Это главный параметр. Для акустики до 200 Вт — минимум 4 мм², для мощнее — 6 мм² или 8 мм². Тонкий кабель «душит» бас, делает звук зажатым. Это слышно и измеряется.
• Материал жил. Медь OFC (Oxygen-Free Copper) — стандарт. Не «бескислородная» ради магии, а потому что окислы меди в месте контакта создают сопротивление и нелинейность.
• Длина. Чем длиннее кабель, тем больше сопротивление. Для трасс длиннее 5 метров — обязательно увеличение сечения. Не пытайтесь тянуть 10 метров кабелем 2,5 мм².
• Полярность. Минус и плюс должны быть одинаковыми по длине и сечению. Иначе вы получите фазовый сдвиг между каналами.

Что маркетинг

• «Криогенная обработка». Заморозка кабеля в жидком азоте. Измеримых улучшений нет.
• «Направленность жил». Утверждение, что ток «лучше» течёт в одну сторону. Физически бессмысленно для переменного тока.
• «Серебро вместо меди». Серебро чуть лучшее проводит, но разница незначительна на реальных длинах. Цена — в 5-10 раз выше.
• «Монокристалл». Кабель из одного кристалла меди. Звучит как hi-tech, но не даёт измеримых преимуществ.
• «Кожа дракона с правильной полярностью». Не выдумка, реальная маркетинговая фраза из дорогих кабелей.

Как мы выбираем

Для большинства проектов мы используем медь OFC сечением 4 мм² для полочной акустики и 6 мм² для напольной. Это оптимальное соотношение цены и качества. Для High End систем — кастомные кабели под конкретную систему, но без экзотики.

Главное правило — сечение должно соответствовать мощности и длине. Не переплачивайте за «бренд» — переплатите за сечение.

Межблочные кабели

Межблочные кабели передают слабый сигнал (1-2 Вольта) между источником, предусилителем, усилителем. Здесь нет больших токов, но есть чувствительность к помехам. Поэтому критически важны другие параметры.

Что важно

• Экранирование. Защита от электромагнитных помех. Коаксиальный кабель с двойным экраном (фольга + оплетка) — стандарт для RCA. Для балансного подключения (XLR) — экранирование менее критично, там помехи подавляются фазово.
• Симметричное подключение (XLR). Если у вас длинная трасса (>3 метра) или рядом есть источники помех (силовая электрика, трансформаторы) — только XLR. RCA в таких условиях будет ловить наводки.
• Качество разъёмов. Дешёвые RCA-разъёмы с тонким центральным пином создают плохой контакт, oxidize, искажают сигнал. Хорошие разъёмы — золото или родий, массивный пин.
• Согласование импедансов. Импеданс источника и нагрузки должен быть согласован. Это особенно важно для видео (HDMI) и цифрового аудио (S/PDIF, AES/EBU).

Что маркетинг

• «Кабель из серебра 6N (99.9999%)». Чистота меди выше 4N (99.99%) не даёт измеримых улучшений.
• «Шёлковая оплётка». Эстетика, не более. На звук не влияет.
• «Виброизоляция жил». В межблочном кабеле нет вибраций, которые нужно изолировать.
• «Сетевой кабель за $10 000». Самый спорный момент. Качественный сетевой кабель за $50 даёт тот же результат, что и за $10 000, если у вас нормальная электросеть. Если плохая — нужен не дорогой кабель, а фильтр или регенератор.

Сетевые кабели и питание

Отдельная большая тема. Аудио-видео оборудование чувствительно к качеству питания. Но решение — не в «аудиофильских» сетевых кабелях, а в правильной инфраструктуре.

Что важно

• Отдельная линия для AV-оборудования. Своя группа автоматов, свой кабель от щитка. Не должно быть на одной линии с холодильником, кондиционером, насосами.
• Сечение силового кабеля. Для AV-стойки с потреблением до 3 кВт — минимум 2,5 мм² (а лучше 4 мм²) меди.
• Хороший контакт в розетках. Плохая розетка — нагрев, искрение, помехи. Используйте качественные розетки с пружинящими контактами (Legrand, Schneider, Furutech).
• Заземление. Обязательно, без вариантов. Отсутствие заземления — фоновый шум 50 Гц и риск удара током.
• ИБП или стабилизатор. Для проекторов и серверов — обязательно. Скачки напряжения убивают электронику.

Что обычно лишнее

• «Шумоподавляющие» сетевые фильтры дешёвого сегмента. Они больше шумят, чем фильтруют.
• «Аудиофильские» сетевые кабели. Если у вас нормальная линия, качественный стандартный кабель C13 за $10 даст тот же результат.
• Магнитные кольца на каждый кабель. В некоторых случаях помогают от ВЧ-помех, но без измерений — стрельба по воробьям.

Кабельная разводка в штробе

Это то, что нельзя исправить после отделки. Если кабели проложены неправильно — придётся вскрывать стены. Поэтому к этому этапу относимся максимально серьёзно.

Главные правила

• Акустические кабели — отдельно от силовых. Минимум 30 см параллельного расстояния. Если пересечение необходимо — только под прямым углом.
• С запасом по длине. На каждом конце 1-2 метра запаса. Кабель проще отрезать, чем нарастить.
• С маркировкой. Каждый кабель подписывается с обоих концов. «Левый фронт», «Центр», «Сабвуфер 1», «HDMI к проектору». Это экономит часы при монтаже.
• Без скруток. Только цельные куски. Любая скрутка — точка отказа и нелинейность.
• В гофре. Все кабели в штробе — в гофрированной трубе. Это защищает от механических повреждений при усадке здания.
• Запасные линии. Всегда закладываем на 20-30% больше кабелей, чем нужно сейчас. Дешевле проложить лишнее заранее, чем потом вскрывать стену.

Сечение акустических кабелей по мощности

• До 100 Вт на канал, длина до 5 м: 2,5 мм²
• 100-200 Вт, длина до 5 м: 4 мм²
• 200-500 Вт, длина до 5 м: 6 мм²
• 500+ Вт, длина более 5 м: 8-10 мм²

Для подсказок по конкретной системе — звоните. Мы бесплатно поможем рассчитать.

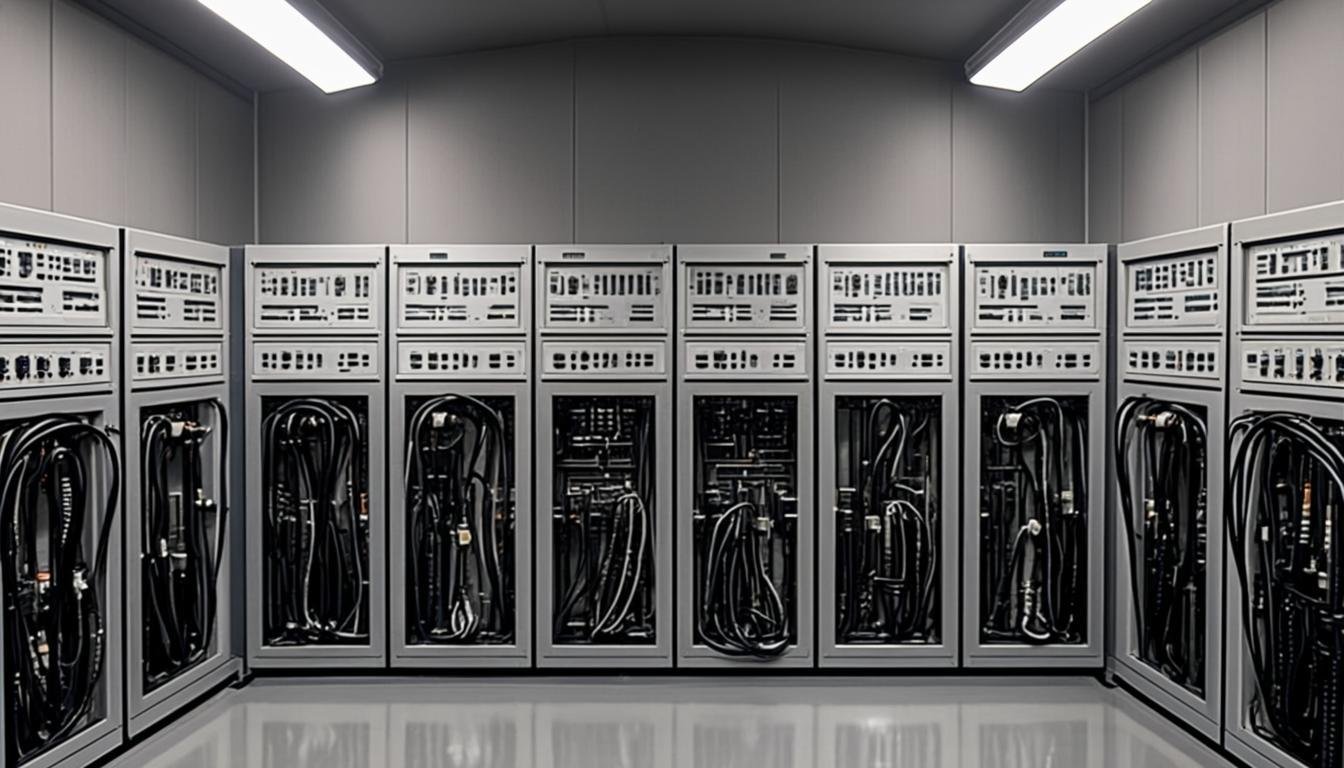

Кабельная разводка в AV-стойке

Это уже чистовая работа. Когда оборудование установлено, нужно правильно соединить его внутри стойки. Здесь своя культура и свои правила.

Что важно

• Раздельные жгуты. Силовые кабели — в одном жгуте, межблочные — в другом, цифровые — в третьем. Минимум взаимных помех.
• Длина кабелей точно в размер. Никаких «намотанных бухт» за стойкой. Кабель точно нужной длины — измеряется, обрезается, обжимается.
• Маркировка каждого конца. С двух сторон. Если вытащили кабель из источника — должно быть понятно, откуда он идёт.
• Правильные разъёмы. Пайка или обжим — зависит от типа кабеля. Скрутки запрещены.
• Вентиляция стойки. Кабели не должны перекрывать вентиляционные каналы. Иначе оборудование перегреется.

Кабели HDMI

Отдельная история. HDMI — цифровой интерфейс, но это не значит, что «или работает, или не работает». Кабель может работать с артефактами, пропадать на длинных трассах, не поддерживать нужное разрешение.

Что важно

• Категория кабеля. Ultra High Speed (HDMI 2.1) — для 4K HDR и 8K. High Speed (HDMI 2.0) — для 4K 60 Гц без HDR. Для длинных трасс — активные кабели с встроенными усилителями или оптические.
• Длина пассивного кабеля. До 5 метров — любой кабель. 5-10 метров — качественный толстый кабель. Более 10 метров — активный или оптический.
• Направленность активных кабелей. У оптических и активных HDMI есть «источник» и «приёмник» — нельзя перевернуть.
• Сертификация. Кабель должен иметь сертификацию HDMI Premium или Ultra High Speed. Без неё — это китайский no-name, который может не держать 4K.

Что нельзя экономить

Резюмируем, на чём экономить нельзя, даже если бюджет ограничен:

• Сечение акустических кабелей. Лучше дешевле кабель, но нужного сечения, чем брендовый, но тонкий.
• Качество штробления и прокладки. Переделка после отделки стоит в 5-10 раз дороже.
• Маркировка. Это бесплатно, но экономит десятки часов при монтаже и сервисе.
• Силовая линия до AV-стойки. Отдельная, с нужным сечением, хорошими автоматами.
• Заземление. Без вариантов, обязательно.
• HDMI-кабели для длинных трасс. Только сертифицированные, активные или оптические.

На чём можно сэкономить

• «Аудиофильские» межблочные кабели. Качественный кабель средней ценовой категории работает так же.
• «Сетевые фильтры». Если у вас нормальная линия, обычный фильтр за $30 работает как «аудиофильский» за $500.
• «Крио» и «монокристаллы». Маркетинг, не дающий измеримых преимуществ.
• Серебро и золото в разъёмах. Золото в контактах нужно для защиты от окислов, не для «звука». Достаточно тонкого позолоченного слоя.

Итог

Кабели — это инфраструктура. Как фундамент дома — не виден, но без него всё рухнет. Правильная кабельная разводка стоит разумных денег и обеспечивает работу системы десятилетиями. Экономия на кабелях — экономия на собственной системе, которая потом «звучит не так» без видимых причин.

Главное правило: инвестируйте в инфраструктуру, а не в маркетинг. Качественный кабель нужного сечения — это лучше, чем дорогой кабель с «магическими свойствами». Хорошая прокладка с маркировкой — это лучше, чем «аудиофильский» провод без подписи.

Если сомневаетесь — позвоните. Поможем разобраться в вашем конкретном случае, посчитаем сечения и длины, поможем с прокладкой.
